Choďte na to chytro s technológiou lisovania za studena

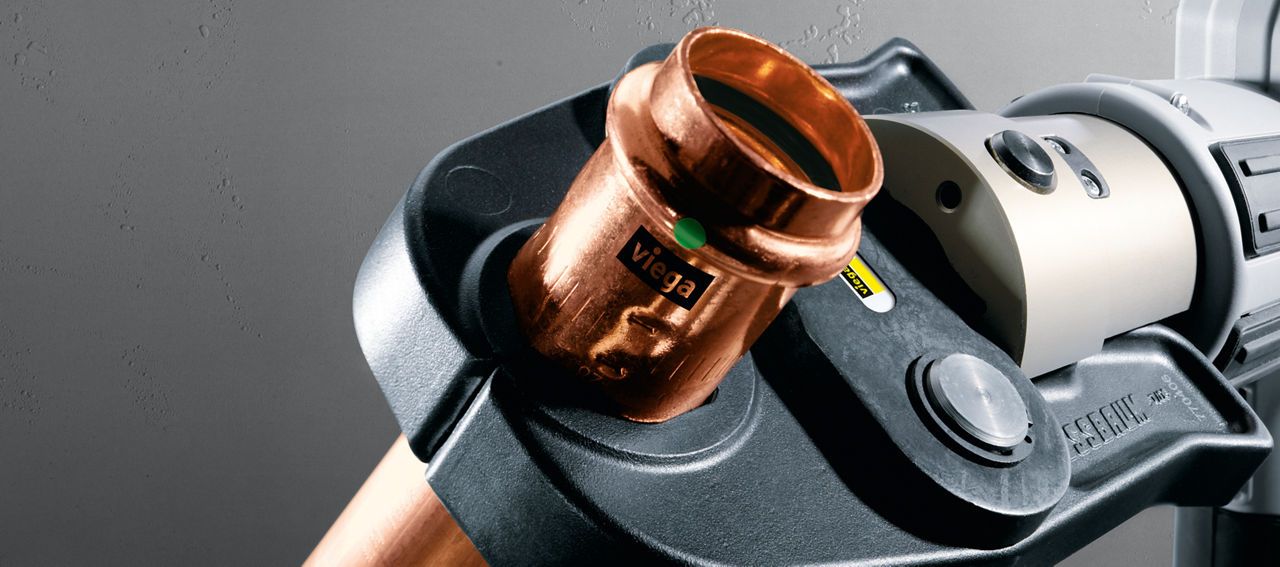

Pre všetky lisovacie systémy Viega DN10 – DN100.Systémové lisovacie nástroje Viega sú použiteľné pre všetky kovové lisovacie systémy Viega, ako aj pre lisovacie systémy Geopress a PE‑Xc. Inovatívne lisovacie prstence Viega s čeľusťami s kĺbovým ťahom umožňujú zlisovanie v tých najužších priestoroch, ako sú potrubné šachty a predsteny.Funkčná bezpečnosť, ako aj trvalá tesnosť lisovacích systémov Viega závisí podstatne od funkčnej a prevádzkovej bezpečnosti systémových lisovacích nástrojov Viega, t. j. lisovacieho prístroja Viega a systémových lisovacích čeľustí, prstenca, reťaze a (kĺbových) ťažných čeľustí. Tieto systémové lisovacie nástroje sú vyvinuté a schválené špeciálne pre spracovanie lisovacích systémov Viega. Viega nepreveruje, či sa tieto systémové lisovacie nástroje môžu použiť na lisovanie systémov iných výrobcov. Pri používaní pre systémy iných výrobcov nemôže Viega prevziať žiadnu záruku.Údržbové upozornenia pre systémové lisovacie nástroje Viega:Systémové lisovacie nástrojeSystémové lisovacie nástroje Viega vytvárajú definovaný tlak pre lisovanie. Prevádzková bezpečnosť, ktorá je pre to potrebná, predpokladá tesný hydraulický systém, pričom pri tomto sa nemožno vyhnúť prirodzenému opotrebovaniu na takto vysoko zaťažovaných konštrukčných dieloch. Aby bola trvalo daná prevádzková bezpečnosť a spoľahlivosť systémových lisovacích nástrojov, treba tieto pravidelne podrobovať údržbe. Toto sa uskutočňuje spravidla odoslaním nástrojov servisným miestam určených firmou Viega alebo príležitostne prostredníctvom akcií u zákazníka, v servisných miestach odborného veľkoobchodu.Systémové lisovacie čeľuste, reťaze, prstence a (kĺbové) ťažné čeľusteDôrazne sa odporúča nechať pri údržbe systémových lisovacích prístrojov skontrolovať aj systémové lisovacie čeľuste, reťaze a prstence. Pri tomto sa vymieňajú opotrebovávané súčasti, opravujú lisovacie obrysy a znova nastavujú systémové lisovacie čeľuste, reťaze a prstence. Od roku 2012 dostávajú systémové lisovacie čeľuste, reťaze a prstence postupne údržbovú nálepku, ktorá ukazuje nasledujúci odporúčaný termín údržby.

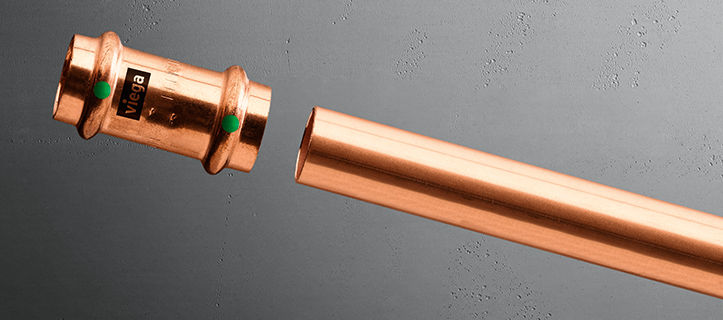

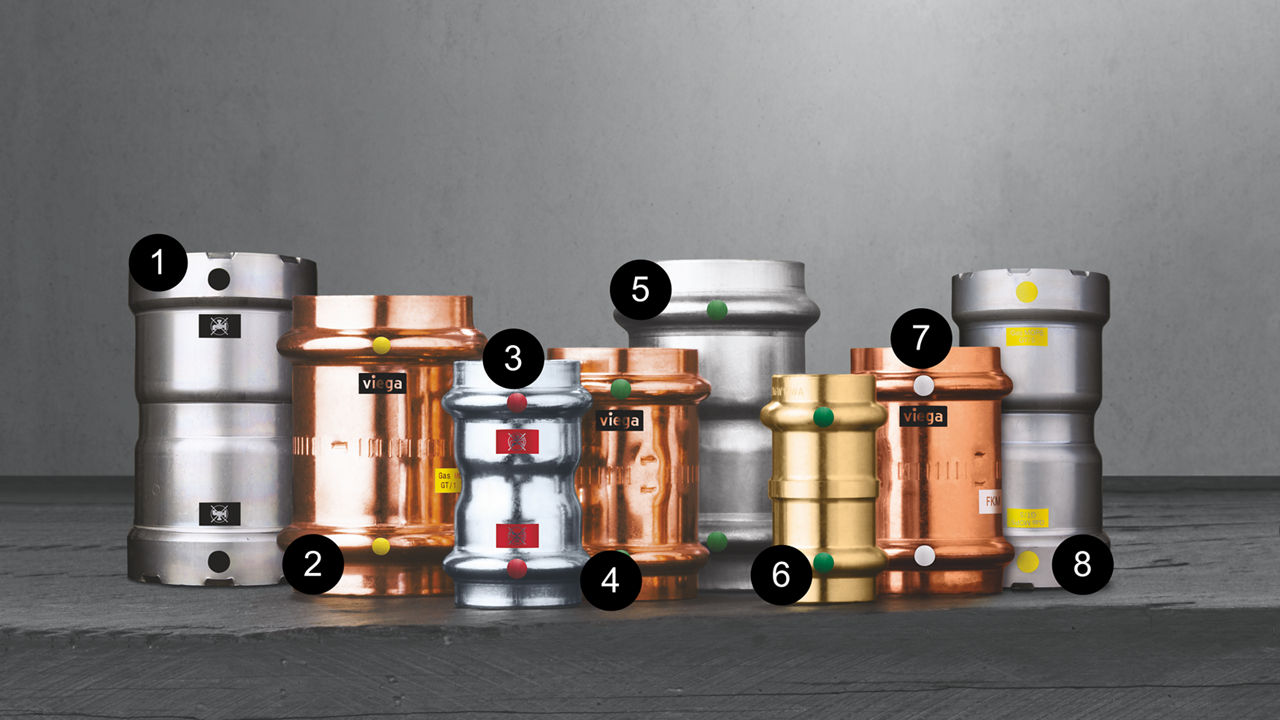

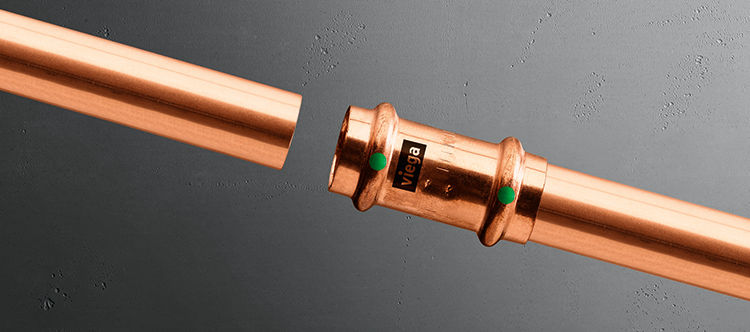

Lisovací spojovací systém s lisovanými spojkami z medi, červeného bronzu alebo kremíkového bronzu* preskúšané podľa DVGW - pracovného listu W 534 so skúšobnou značkou DVGW a rúry z medi podľa DIN EN 1057, podľa DVGW ‑ pracovného listu GW 392. Vhodné pre inštalácie pitnej vody podľa DIN 1988. Pre tvarovo stabilné inštalácie rozdeľovacích a stúpacích potrubí na omietku a pod omietku v integrovanom systéme Viega.Lisované spojkyVšetky veľkosti s SC‑Contur – nedopatrením nezlisované spojenia pri montáži sú pri plnení zariadenia okamžite viditeľné. SC‑Contur je certifikovaná a spĺňa požiadavky DVGW - pracovného listu W 534, bod 12.14, spojky s vynútenou netesnosťou.Pri skúškach tesnosti s vodou zaručuje Viega rozpoznanie nezlisovaných spojov v tlakovom rozsahu 0,1 MPa – 0,65 MPa, pri suchej skúške tesnosti so stlačeným vzduchom alebo inertnými plynmi v tlakovom rozsahu 22 hPa – 0,3 MPa.OznačenieZelený bod na lisovanom pripojeníTesniace prvkyEPDM, čierne (etylén-​propylén-​dién-​monomér-​kaučuk); do 110 °C; nie sú odolné voči uhľovodíkovým rozpúšťadlám, chlórovaným uhľovodíkom, terpentínu, benzínuMateriály lisovaných spojokMeď, červený bronz: CC 499KKremíkový bronz*: CC 246E / CuSi4Zn9MnP(v súlade s predpisom Spolkového ministerstva životného prostredia z 15. marca 2017)RozmeryŠtandardné veľkosti: d 12; 15; 18; 22; 28; 35; 42; 54Veľkosti XL: d 64,0 – 108,0Lisované spojky so závitovou prípojkou: d 12 – 54; 64,0 – 108,0Oblasti použitiaPitná vodaVykurovanie/napojenie vykurovacieho telesaDažďová vodaStlačený vzduch, inertné plynyVedenia chladiacej vodyPriemyselStavba zariadeníŠpeciálne aplikácies tesniacim prvkom EPDM, z výrobynapevno inštalované sprchové hasiace zariadenia – s certifikátom VdS G 4980009 pre veľkosti DN20 – DN50 s medenými rúrkami podľa DIN EN 1057 R290 (tvrdé)solárne zariadenia s plochými kolektormis tesniacim prvkom FKM (príslušenstvo)solárne zariadenia s plochými/vákuovými kolektormidiaľkové rozvody tepla a zariadenie s nízkotlakovou parouPoužívanie systému pre iné ako popísané oblasti použitia a médiá sa musí odsúhlasiť so servisným centrom Viega.Prevádzkové podmienkyInštalácie pitnej vodyprevádzková teplota max. 85 °Cprevádzkový tlak max. 1,6 MPaInštalácie vykurovaniaprevádzková teplota max. 110 °Cprevádzkový tlak max. 1,6 MPaUpozornenieDbajte na pravidlo prúdenia!Konštrukčné diely z medi sa nesmú zabudovávať pred pozinkovanými železnými materiálmi!Upozornenie – hranice použitia pri pitnej vodeRúry a spojky z medi sa smú vzhľadom na možné prekročenie hraničnej hodnoty iónov medi podľa vyhlášky č. 247/2017 Z. z. o pitnej vode používať iba vtedy, keď sa dosahuje hodnota pH ≥ 7,4 alebo pri hodnotách pH = 7,0 – 7,4 celkové množstvo organického uhlíka neprekračuje hodnotu ukazovateľa TOC 1,5 mg/l!Upozornenie pre zvnútra pocínované medené rúry podľa DIN 50930‑6: Zvnútra pocínované medené rúry možno používať v kombinácii s nepocínovanými lisovanými spojkami pre všetky druhy pitnej vody podľa vyhlášky č. 247/2017 Z. z. o pitnej vode. Prekročenie hraničnej hodnoty v dôsledku uvoľňovania iónov medi do vodovodnej vody je v tomto prípade zanedbateľné, plocha nepocínovaných častí spojok je nepatrná!Ďalšie upozornenia k použitiu a účinky na medené materiály nájdete v DIN EN 12502‑2. V jednotlivom prípade kontaktujte nášho technického poradcu: pavol.vojtko@viega.skUpozornenie – hranice použitia pri vykurovacích zariadeniachDbajte na VDI 2035 a DIN EN 12828!SchváleniaProfipress (d 12 – 54)DVGW ‑ reg.č. DW-8511BQ0586Profipress XL (d 64,0)DVGW ‑ reg.č. DW-8511BQ0586Použitie lisovacích nástrojovFunkčná bezpečnosť systémov lisovaných spojok závisí v prvom rade od bezchybného stavu použitých lisovacích prístrojov a lisovacích nástrojov. Na vytváranie lisovaných spojov preto odporúčame používať lisovacie nástroje Viega a ich pravidelnú kontrolu autorizovanými servisnými miestami.Technické údajeLisované spojky a konštrukčné diely sa kontinuálne optimalizujú. V prípade potreby nájdete aktuálne rozmery Z a montážne rozmery na webových stránkach www.viega.sk, v sekcii K stiahnutiu.Príslušenstvo na použitie s armatúrami Easytop pozrite v produktovej oblasti Systémové armatúry.*) Zmena materiálu z červeného bronzu na legovaný kremíkový bronz v dôsledku zladenia výroby s celosvetovou produkciou spoločnosti Viega.
